SLQ型双筒网式过滤器

更新：2014-1-17 10:05:56 点击：

产品品牌 JB2302-78
产品型号 0.6MPa

产品介绍

一、使用条件

本产品适用于公称压力为0.6MPa的稀油润滑系统中，具有清除润滑油中杂质使供给润滑点的油达到洁净的功能，小型的为整体式，较大的为组合式，分别由二组过滤筒和一个三位六通换向阀组成，工作时一筒工作，一筒备用，可实现不停车切换过滤筒，达到循环润滑系统不间断工作的目的。

二、技术参数

型号	公称通径 DN mm	公称压力 MPa	过滤面积 m2	运动粘度 cSt										重量 kg
				28		46		67		89		326
				过滤精度 mm
				0.08	0.12	0.08	0.12	0.08	0.12	0.08	0.12	0.08	0.12
				过滤精度 mm
SLQ-32	32	0.6	0.082	130	310	120	212	63	161	28.5	68.7	18.7	48.8	81.7
SLQ-40	40		0.21	330	790	305	540	160	384	72.3	175	48	125	115
SLQ-50	50		0.31	485	1160	447	793	250	565	106.5	256	69	160	203.8
SLQ-65	65		0.52	820	1960	760	1340	400	955	180	434	106	250	288
SLQ-80	80		0.833	1320	3100	1200	2150	630	1533	288	695	170	400	346
SLQ-100	100		1.31	1990	4750	1840	3230	1000	2310	436	1050	267	630	468
SLQ-125	125		2.20	3340	8000	3100	5420	1680	3890	730	1770	450	1000	1038.5
SLQ-150	150		3.30	5000	12000	4650	8130	2520	5840	1094	2660	679	1600	1185
条件粘度 OE				4		6.3		9		12		44

三、外形结构

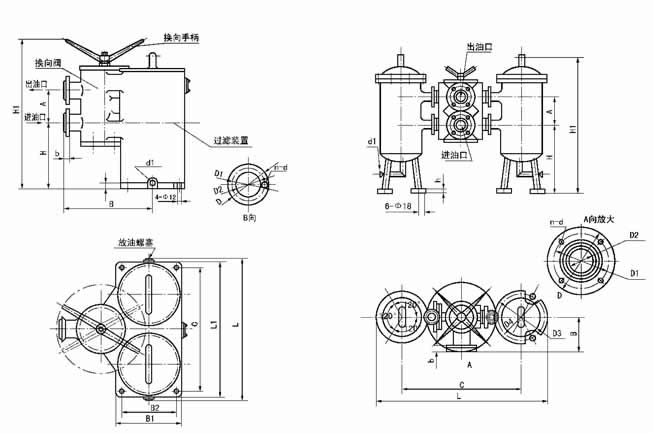

SLQ-32，SLQ-40双筒网式过滤器（整体式）　　DN≥50的SLQ型双筒网式过滤器（组合式）

四、外形尺寸

型号	公称通径DN	A	B	B1	B2	C	d1	D3	D4	H
SLQ-32	32	140	250	186	154	344	G3/8"	-	-	145
SLQ-40	40	165	265	222	184	410	G3/8"	-	-	180
SLQ-50	50	190	165	-	-	693	G1/2"	330	280	355
SLQ-65	65	200	170	-	-	713	G1/2"	374	300	395
SLQ-80	80	220	202	-	-	830	G3/4"	374	320	500
SLQ-100	100	250	202	-	-	895	G3/4"	442	400	610
SLQ-125	125	260	240	-	-	1200	G1"	755	600	640
SLQ-150	150	300	240	-	-	1200	G1"	755	600	860

续上表

型号	H1	L	L1	h	时出油口连接法兰尺寸
型号	H1	L	L1	h		D1	D2	b	d	n
SLQ-32	440	397	386	20	135	100	78	18	18	4
SLQ-40	515	480	447		145	110	85	18
SLQ-50	800	1023	-		160	125	100	20
SLQ-65	860	1097	-		180	145	120	20
SLQ-80	990	1202	-		195	160	135	22		8
SLQ-100	1190	1337	-		215	180	155	22
SLQ-125	1270	1955	-	30	245	210	185	24
SLQ-150	1530	1955	-	30	280	240	210	24	23

五、型号标注说明

六、工作原理

1、本型式过滤器由一六通换向阀及二组过滤装置组成，置于油泵出口及冷却器前端，正常工作时，一组过滤装置启用，另一组被换向阀封闭备用。
2、阀片式六通换向阀为手动，工作过程中，截止备用过滤装置连通工作中的过滤装置，阀上部有通、止标记，在工作压力≤6kgf/cm2可不停机换向。
3、过滤装置为二组，一组工作，一组备用。在工作中过滤装置需要维修清洗时，可启动另一组备用过滤装置投入工作，而不影响主机正常工作。

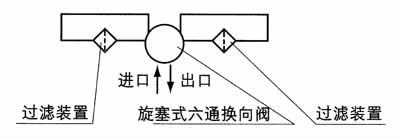

4、系统图
