SPL、DPL型网片式油滤器

更新：2014-1-17 15:05:25 点击：

产品品牌 ---------
产品型号 0.8MPa

产品介绍

一、使用条件

SPL、DPL型网片式油滤器适用于各种型号的稀油润滑装置的过滤，应用于石油、电力、化工、冶金、建材、轻工等各种工业部门以提高油的清洁度。
网片式油滤器分为SPL双筒系列和DPL 单筒系列、油滤器运行可靠，维修方便，不需要其他动力源，过滤元件为金属丝网制成的滤片，具有强度高，通油能力大，确保过滤精度，便于清洗等特点，SPL双筒系列能在主机运行过程中实现不停机转换和清洗。

二、技术参数

型号		公称通径DN	额定流量m3/h(L/min)	滤片尺寸mm
双筒系列	单筒系列	公称通径DN	额定流量m3/h(L/min)	内径	外径
SPL15	-	15	2(33.4)	20	40
SPL25	DPL25	25	5(83.4)	30	65
SPL32	-	32	8(134)	30	65
SPL40	DPL40	40	12(200)	45	90
SPL50	-	50	20(334)	60	125
SPL65	DPL65	65	30(500)	60	125
SPL80	DPL80	80	50(834)	70	155
SPL100	-	100	80(1334)	70	155
SPL125	-	125	120(2000)	90	175
SPL150	DPL150	150	180(3000)
SPL200	DPL200	200	320(5334)

1、最高工作温度95℃；
　 2、最高工作压力0.8MPa；
　 3、滤芯清洗压降0.15MPa；
　 4、试验介质粘度为24cSt 的清洁油液，当以额定流量通过油滤器时原始压降不大于0.08MPa。

三、外形尺寸

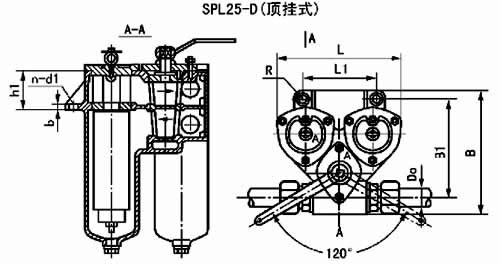

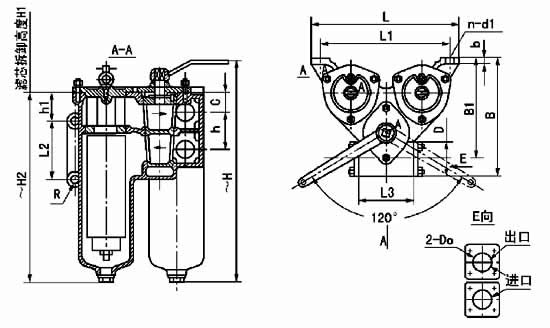

SPL15～SPL40-C(侧置式)

公称通径mm	安装形式	外形尺寸mm			拆卸高度mm	管路连接尺寸mm		管路安装尺寸						基座安装尺寸mm						净重
DN		H	B	L	H1	D	D0	C	h	L3	B1	H2	h1	L1	L2	b	R	n	d1	kg
15	C	328	180	196	260	M30 X 2	22	38	55	88	155	291	88	166	80	12	16	4	12	9.5
20	C	310	207	260	230	M33 2	26	34	65	90	177	258	90	230	100	12	15	4	15	11.5
25	D	315	232	230	270	M39 X 2	34	34	65	90	185	265	90	156	100	12	15	2	16.5	12
25	C	315	205	260	270	M39 X 2	34	34	65	90	177	265	90	230	100	12	15	4	16.5	12
32	C	380	207	260	330	60 X 60	38	34	65	96	175	330	50	230	100	12	15	4	16.5	12
40	C	462	261	314	360	66 X 66	45	43	70	110	224	363	100	274	130	150	20	4	17	22

安装形式；D 为顶挂式C- 为侧置式，压差发讯器为选配。

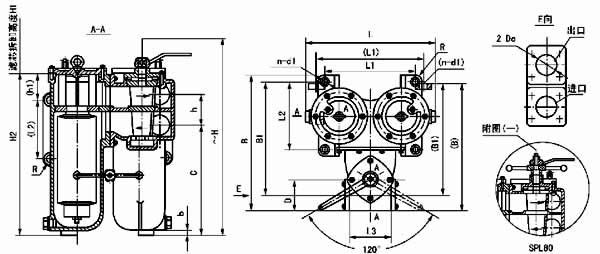

SPL50～SPL80-C(侧置式)　　　　　　　　　　　　SPL50～SPL80-X(下置式)

公称通径mm	安装形式	外形尺寸mm			拆卸高度mm	管路连接尺寸mm		管路安装尺寸						基座安装尺寸mm						净重
DN		H	B	L	H1	D	D0	C	h	L3	B1	H2	h1	L1	L2	b	R	n	d1	kg
50	X	447	425	410	425	86X86	57	220	90	140	355	422	92	260	210	25	18	4	20	85
	C		400								355	412		350	130
65	X	580	453	410	535	100X100	70	365	105	160	375	527	112	260	210	25	28	4	20	120
	C		423								425	517		350	150
80	D	780	541	492	660	116X116	89	443	124	190	456	650		350	270	25	20	40	22	165

安装形式X- 为下置式C- 为侧置式（）内尺寸为侧置式压差发讯器为选配件 SPL80 提升机构见附图（一）

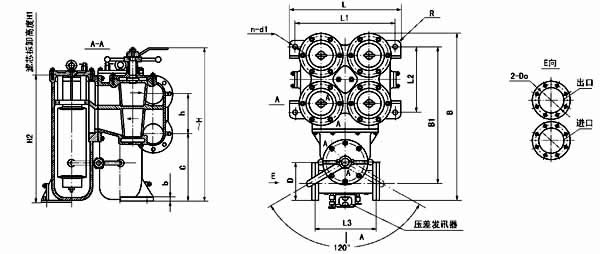

SPL100～SPL125-X(下置式)

公称通径mm	外形尺寸mm			滤芯拆卸高度mm	管路连接尺寸mm		管路安装尺寸					基座安装尺寸mm						净重
DN	H	B	L	H1	D	D0	C	h	L3	B1	H2	L1	L2	b	R	n	d1	kg
100	765	847	560	660	190	108	3360	200	687	300	640	500	330	20	32	4	22	370
125	850	900	605	760	215	133	385	225	682	340	730	540	270	20	320	4	22	420

法兰标准GB573：压差发讯器为选配件。

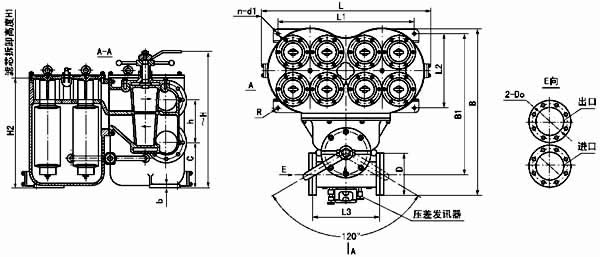

SPL150～SPL200-X(下置式)

公称通径mm	外形尺寸mm			滤芯拆卸高度mm	管路连接尺寸mm		管路安装尺寸					基座安装尺寸mm						净重
DN	H	B	L	H1	D	D0	C	h	L3	B1	H2	L1	L2	b	R	n	d1	kg
100	890	1000	990	790	240	159	380	250	400	825	760	750	460	30	320	40	22	680
125	1058	1155	1180	945	310	219	450	315	440	960	910	920	520	30	40	4	34	800

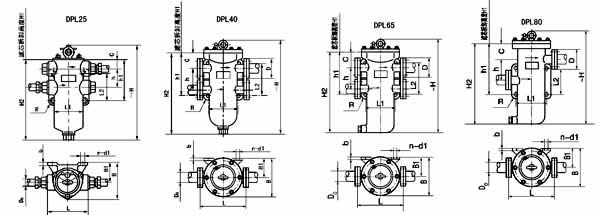

DPL单筒网片滤油器

公称通径mm	外形尺寸mm			滤芯拆卸高度mm	管路连接尺寸mm		管路安装尺寸					基座安装尺寸mm						净重
DN	H	B	L	H1	D	D0	C	h	L3	B1	H2	L1	L2	b	R	n	d1	kg
25	315	130	135	270	管接头M39x2	310	34	60	70	264	139	100	90	12	15	4	16	6
40	440	143	173	360	66x66	14	36	70	80	364	177	130	125	14	20	4	18	12
65	580	195	285	535	100x100	70	79	105	105	517	261	165	150	18	25	4	22	25
80	700	238	320	685	185	89	99	120	128	630	310	170	170	180	25	4	22	30

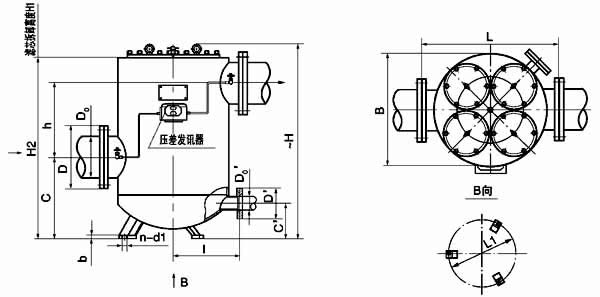

DPL100～DPL200

公称通径mm	外形尺寸mm			滤芯拆卸高度mm	管路连接尺寸mm		管路安装尺寸					基座安装尺寸mm						净重
DN	H	B	L	H1	D	D0	C	h	L3	B1	H2	L1	L2	b	R	n	d1	kg
100	800	412	528	790	190	108	140	42	290	360	364	150	734	335	18	3	18	115
150	940	550	660	790	240	159	135	57	380	380	335	180	870	470	20	3	24	160
200	1050	612	750	945	310	219	135	57	438	400	368	180	980	550	20	3	24	210

法兰标准：GB573-65(可根据需要确定)：DN100、150-3 组滤芯组件 DN200-4 组滤芯组件；压差发讯器为选配件。

序号NO	公称网目数（参数）（目/英寸）	网孔基本尺寸mm	过滤精度（参考）UM	金属丝直径	单位面积网重kg/m2			筛分面积百分率%	相当英制目数（目/英寸）
序号NO	公称网目数（参数）（目/英寸）	网孔基本尺寸mm	过滤精度（参考）UM	金属丝直径				筛分面积百分率%	相当英制目数（目/英寸）
1	10	2.00	2000	0.400	0.933	0.949	0.841	69	10.58
2	20	1.00	1000	0.250	0.71	0.712	0.631	64	20.32
3	40	0.450	450	0.180	0.720	0.732	0.649	51	40.32
4	60	0.280	280	0.140	0.653	0.655	0.589	44	60.48
5	80	0.200	200	0.112	0.562	0.572	0.507	41	81.41
6	118	0.125	114	0.090	0.527	0.536	0.475	34	118.41
7	158	0.090	78	0.071	0.438	0.446	0.395	31	157.76
8	200	0.071	46	0.056	0.346	0.352	0.312	31	200
9	264	0.056	38	0.040		0.237	0.210	34	264.6
10	300	0.050	34	0.032		0.178	0.158	37	309.8
11	363	00.040	30	0.030		0.183	0.162	32	363
