一、概述
本标准适用于油气润滑系统中对油气流进行分配的油气分配器，AJS型用于油气流的预分配，JS型用于到润滑点的油气流分配。
二、技术参数
1 基本参数应符合表1的规定
表1
型 号
空气压力 MPa
油气出口数
油气进口 管子外径mm
油气出口管子外径 mm
JS
0.3～0.6
2，3，4，5，6，7，8
8，10
6
AJS
2，3，4，5，6
12，14，18

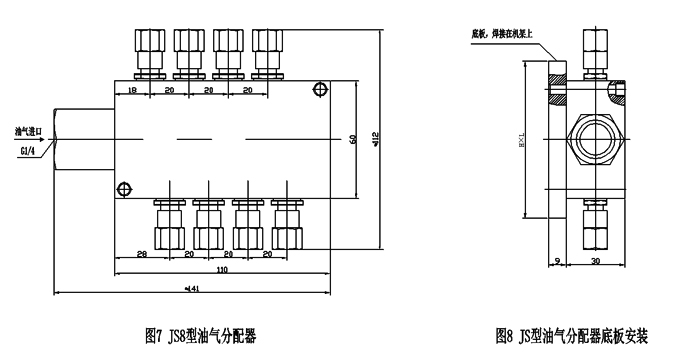

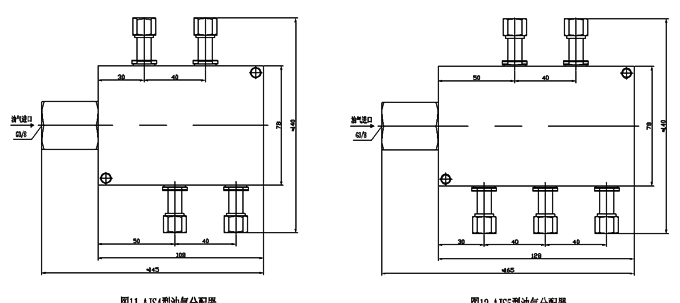

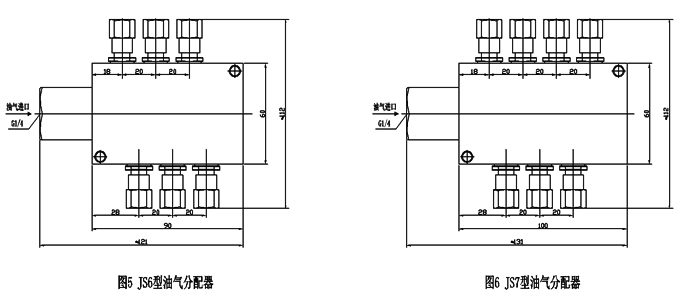

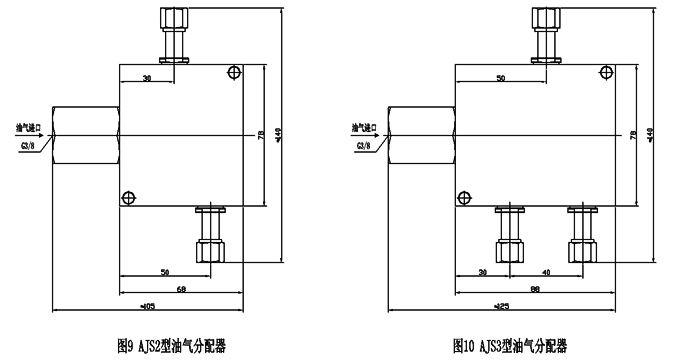

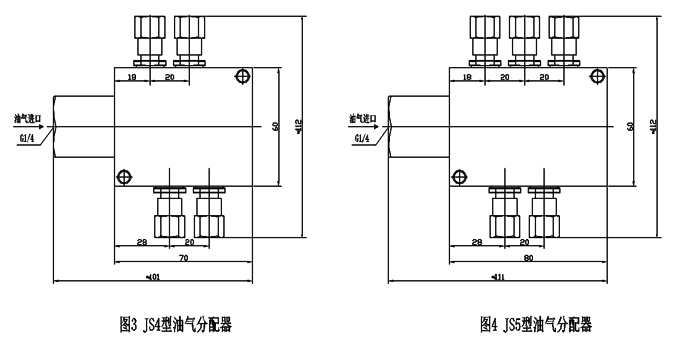

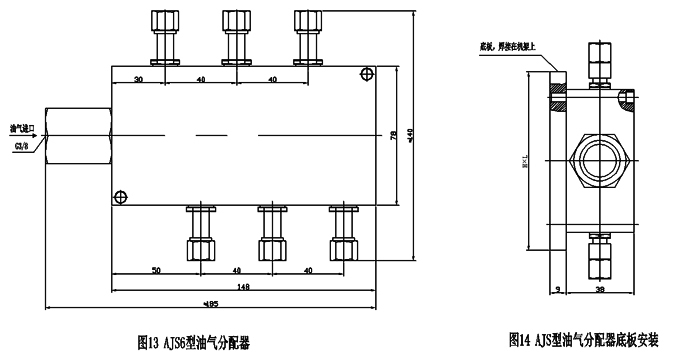

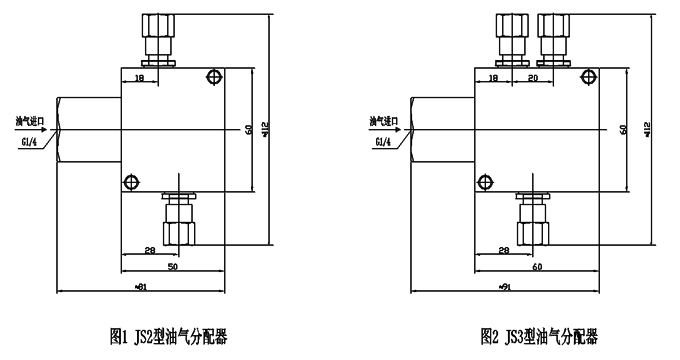

2 JS型油气分配器的型式与尺寸应符合图1～图8和表2的规定。 AJS型油气分配器的型式与尺寸应符合图9～图14以及表3的规定。
注：图1～图7为拆除底板的图。
表2
H
L
JS2
80
56
JS6
96
JS3
66
JS7
106
JS4
76
JS8
116
JS5
86
表3
AJS2
100
74
AJS5
134
AJS3
94
AJS6
154
AJS4
114
三、标记

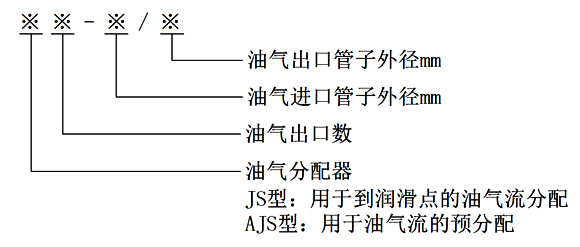

1.标记方法
2.标记示例 示例1：用于到润滑点的油气流分配的油气出口数6个，进口管子外径10mm，出口管子外径6mm的油气分配器： JS6-10/6 油气分配器 JB/ZQ4749-2006 示例2：用于油气流的预分配的油气出口数4个，进口管子外径14mm，出口管子外径10mm的油气分配器： AJS4-14/10 油气分配器 JB/ZQ4749-2006
