A、B、C型扣压式胶管接头(2.6～45MPa)

更新：2014/1/14 12:53:53 点击：

品牌： -------
型号： -------

产品介绍

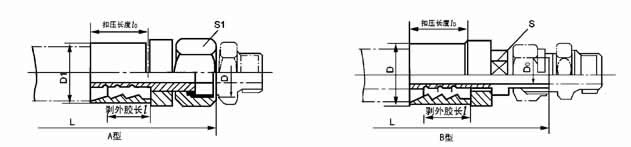

A型及B型扣压式胶管接头

A 型接头与焊接式管接头连接使用。
标记示例：胶管内径16mm，Ⅲ层钢丝，胶管长度1000mm 的A 型扣压式胶管接头：胶管接头16 Ⅲ -1000 JB/ZQ4427-86

A型及B型(B 型内径最大为38)																A型		B型
胶管内径 d	公称通径 DN	工作压力MPa			增强层外径						lo	l	D1			D	扳手尺寸 S1	Do	扳手尺寸 S
		工作压力MPa			I II III								D1
		I	II	III	min	max	min	max	min	max			I	II	III
5	4	21	37	45	8.9	10.1	10.6	11.7	12.4	13.5	18	12.5	15	-	-	M12×1.25	16	4	5.5
6.3	6	20	35	40	10.6	11.7	12.1	13.3	13.9	15.1	27	22	17	18.7	20.5	M14×1.5①	18	6	8
8	8	17.5	30	33	21.1	13.3	13.7	14.9	15.5	16.7	27	22	19	20.7	22.5	M16×1.5	21	8	10
10	10	16	28	31	14.5	15.7	16.1	17.3	17.9	19.1	27	22	21	22.7	24.5	M18×1.5①	21	10/12	11
12.5	10	14	25	27	17.5	19.1	19.1	20.7	20.9	22.5	31	25	25.2	28	29.5	M22×1.5	27	14	16
16	15	10.5	20	22	20.6	22.2	22.2	23.8	24	25.6	31	25	28.2	31	32.5	M27×1.5	30	16	18
19	20	9	16	18	24.6	26.2	26.2	27.8	28	29.6	35	28.5	31.2	34	35.5	M30×1.5	36	18	18
22	20	8	14	16	27.8	29.4	29.4	31.0	31.4	32.8	35	28.5	34.2	37	38.5	M36×2	41	22	24
25	25	7	13	15	31.2	33.0	33.0	34.8	34.8	36.6	39	31.5	38.2	40	41.5	M39×2	46	28	30
31.5	32	4.4	11	12	37.7	39.7	39.5	41.5	41.3	43.3	42	34.5	46.5	48	49.5	M45×2①	55	34	36
38	40	3.5	9	-	44.1	46.1	45.9	47.9	-	-	46	37.5	52.5	54	55.5	M52×2	60	42	46
51	50	2.6	8	-	57.0	59.0	58.8	62.8	-	-	62	50	-	67	68.5	M64×2①	75	-	-

型式	胶管内径		5	6.3	8	10	12.5	16	19	22	25	31.5	38	51
型式	胶管长度	公差	胶管接头全长 L≈
A 型扣压式胶管接头 (JB/ZQ4427-86)	280	+20 -10	322	327	330	333	341	346	352	356	-	-	-	-
	320		363	367	370	373	381	386	392	396	400	-	-	-
	360		402	407	410	413	421	426	432	436	440	448	-	-
	400		442	447	450	456	461	466	472	476	480	488	492	-
	450		492	497	500	503	511	516	522	526	530	538	542	-
	500		542	547	550	553	561	566	572	576	580	588	592	616
	560	+25 -10	602	607	610	613	621	626	632	636	640	648	652	676
	630		672	677	680	683	691	696	702	706	710	718	722	746
	710		752	757	760	763	771	776	782	786	790	798	802	826
	800	+30 -20	942	847	850	853	861	866	872	876	880	888	892	916
	900		942	947	950	953	961	966	972	976	980	988	992	1016
	1000		1042	1047	1050	1053	1061	1066	1072	1076	1080	1088	1092	1116
	1120		1162	1167	1170	1176	1181	1186	1192	1196	1200	1208	1212	1236
	1250		1292	1297	1300	1303	1311	1316	1322	1326	1330	1338	1342	1366
	1400		1442	1447	1450	1453	1461	1466	1472	1476	1480	1488	1492	1516
	1600	+40 -25	1642	1647	1650	1653	1661	1666	1672	1676	1680	1688	1692	1716
	1800		1842	1847	1850	1853	1861	1866	1872	1876	1880	1888	1892	1916
	2000		2042	2047	2050	2053	2061	2066	2072	2076	2088	2088	2092	2116
	2240		2282	2287	2290	2293	2301	2306	2312	2316	2328	2328	2332	2356
	2500		2542	2547	2550	2553	2566	2566	2572	2576	2588	2588	2592	2616
	2800		2842	2847	2850	2853	2866	2866	2872	2876	2888	2888	2892	2916
	3000		3042	3017	3050	3053	3066	3066	3072	3080	3088	3088	3092	3116

型式	胶管内径		5	6.3	8	10	12.5	16	19	22	25	31.5	38
型式	胶管长度	公差	胶管接头全长 L≈
B 型扣压式胶管接头 (JB/ZQ4427-86)	280	+20 -10	338	346	350	356	362	362	373	382	-	-	-	如需本表外的胶管长度由双方议定,在订单中注明
	320		378	386	390	396	402	402	412	422	428	-	-
	360		418	426	430	436	442	442	452	462	468	480	-
	400		458	466	470	476	482	482	492	520	508	520	526
	450		508	516	520	526	532	532	542	552	558	570	576
	500		558	566	570	576	582	582	592	602	608	620	626
	560	+25 -10	618	626	630	686	642	642	652	662	668	680	686
	630		688	696	700	706	712	712	722	732	738	750	756
	710		768	776	780	786	792	792	802	812	818	80	836
	800	+30 -20	858	866	870	876	882	882	892	902	908	920	926
	900		958	966	970	976	982	982	992	1002	1008	1020	1026
	1000		1058	1066	1070	1076	1082	1082	1092	1102	1108	1120	1126
	1120		1178	1186	1190	1196	1202	1202	1212	1222	1228	1240	1246
	1250		1308	1316	1320	1326	1332	1332	1342	1352	1358	1370	1376
	1400		1458	1466	1470	1476	1482	1482	1492	1502	1508	1520	1526
	1600	+40 -25	1658	1666	16470	1676	1682	1682	1692	1702	1708	1720	1726
	1800		1858	1866	1870	1876	1882	1882	1892	1902	1908	1920	1926
	2000		2058	2066	2070	2076	2082	2082	2092	2102	2108	2120	2126
	2240		2298	2306	2310	2316	2322	2322	2332	2342	2348	2360	2366
	2500		2558	2566	2570	2576	2582	2582	2592	2602	2608	2620	2626
	2800		2858	2866	2870	2876	2882	2882	2892	2902	2908	2920	2926
	3000		3058	3066	3070	3076	3082	3082	3092	3102	3108	3120	3126

1、表中①为焊接式管接头标准中缺少的螺纹，由使用者自行配制或协商订货。
2、D1-接头外套扣压后直径；Ⅰ、Ⅱ、Ⅲ - 胶管的钢丝层数
C型扣压式胶管接头(JB/T1887-1977)

标记示例：
胶管内径d为16mm，Ⅲ层钢丝，胶管长度ι为1000mm的C型扣压式胶管接头：
胶管接头16Ⅲ-1000 JB/T1887-1977。

胶管内径 d	公称通径 DN	工作压力 MPa			D2				d1	D			lo	l1	l2	l3	S1	D1
胶管内径 d	公称通径 DN	I	II	III	I	II	III	公差	d1	I	II	III	lo	l1	l2	l3	S1	D1
4	4	20	-	-	10	-	-	±0.6	M12×1.25	15	-	-	18	12.5	21	8	14	16.2
6	6	20	25	40	12	13.5	15		M14×1.5	17	18.7	20.5	27	22	23.5	8	17	19.6
8	8	16	25	32	14	15.5	17		M16×1.5	19	20.7	22.5	27	22	23.5	8	19	21.9
10	10	16	25	25	16	17.5	19		M18×1.5	12	22.7	24.5	27	22	26.5	8	22	25.4
13	10	12.5	20	25	20	21.5	23	±0.8	M22×1.5	25.2	28	29.5	31	25	30.5	10	27	31.2
16	15	10	16	20	23	24.5	26		M27×1.5	28.2	31	32.5	31	25	33	10	32	36.9
19	20	10	16	20	26	27.5	29		(M30×1.5)	31.2	34	35.5	35	28.5	36	11	36	41.6
22	20	10	12.5	16	29	30.5	32		M36×2	34.2	37	38.5	35	28.5	38	13	41	47.3
25	25	8	10	12.5	32	33.5	35		M39×2	38.2	40	41.5	39	31.5	40	13	46	53.1
32	32	6.3	10	10	39.5	41	42.5		M45×2	46.5	48	49.5	42	34.5	44	15	55	63.5

1、C 型扣压式胶管接头与扩口式管接头连接使用。
2、附录表中d1 括号内尺寸为扩口式管接头标准中所缺少的螺纹，由使用者自己配制。尺寸L=l+2l2
