铜管用管接头

更新：2014/1/16 9:34:04 点击：

品牌： JB/ZQ(4569-4571)-86
型号： -------

产品介绍

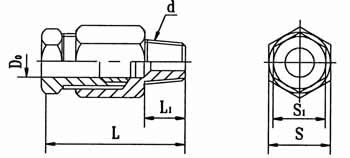

管接头JB/ZQ4569-86

标记示例：
管子外径D0为6，螺纹d为R1/8的管接头；
管接头6-R1/8 ZY431.1.00

代号（订货号）	管子外径(D0)	d(R)	L	L1	S	S1	重量(kg)	对应号
ZY431.1.00	6	1/8	30	10	14	10	0.022	YF05.1
ZY431.2.00		1/4	30	13			0.028	YF05.2
ZY431.3.00		3/8	31	14			0.046
ZY431.4.00	8	1/8	38	10	17	14	0.044	YF05.5
ZY431.5.00		1/4	38	13			0.045	YF05.6
ZY431.6.00		3/8	34	14			0.051
ZY431.7.00		1/2	34	17			0.081
ZY431.8.00	10	1/8	38	10	19	17	0.059
ZY431.9.00		1/4	38	13			0.058	YF05.9
ZY431.11.00		3/8	35	17			0.083	YF05.11
ZY431.12.00		1/2	36	17			0.083
ZY431.13.00	14	1/8	48	10	24	22	0.082
ZY431.14.00		1/4		13			0.096
ZY431.15.00		3/8		14			0.1	YF05.14
ZY431.16.00		1/2	45	17			0.098	YF05.15
ZY431.17.00		3/4	47	19	30		0.116

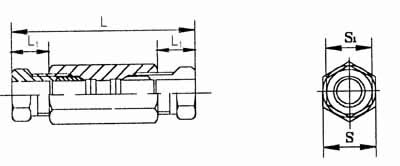

直通管接头 JB/ZQ4570-86

代号（订货号）	管子外径（D0）	L	L1	S	S1	重量（kg）	对应号
Y432.1.00	6	40	6	14	10	0.043	YF06.1
ZY432.2.00	8	50	7	17	14	0.078	YF06.2
ZY432.3.00	10	52	8	19	17	0.11	YF06.3
ZY432.4.00	14	70	13	24	19	0.18	YF06.4

标记示例：管子外径D0为6的直通管接头；管接头6 ZT432.1.00

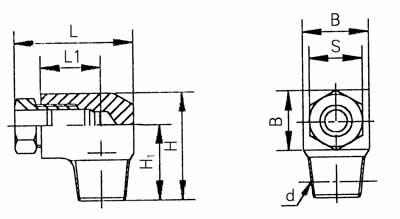

直角管接头JB/ZQ4571-86

代号(订货号)	管子外径(Do)	d(R)	L	B	H	L1	H1	S	重量 (kg)	对应号
ZY433.100	6	1/8	25	14	22	11	16	10	0.042	YF07.1
ZY433.200	6	1/4	33	14	28	11	21	10	0.046	YF07.2
ZY433.300	8	1/8	37	20	35	18	25	14	0.076	YF07.5
ZY433.400		1/4	37						0.086	YF07.6
ZY433.500		3/8	39						0.096
ZY433.600	10	1/8	37					17	0.083
ZY433.700		1/4	37						0.093	YF07.9
ZY433.800		3/8	39						0.103	YF07.11
ZY433.900	14	1/4	48	24	45	28	35	19	0.139
ZY433.11.00		3/8	50						0.159	YF07.14
ZY433.12.00		1/2	52						0.169	YF07.15

标记示例：管子外径D0为6 螺纹d为R1/8的直角管接头；直角管接头6-R1/8 ZY433.1.00
