锥密封焊接式管接头

更新：2014/1/14 13:48:54 点击：

品牌： ------
型号： 16、25、31.5MPa

产品介绍

一、概述

适用于以油、气为介质的管路系统用锥密封焊接式管接头，工作温度为-25～+80℃。

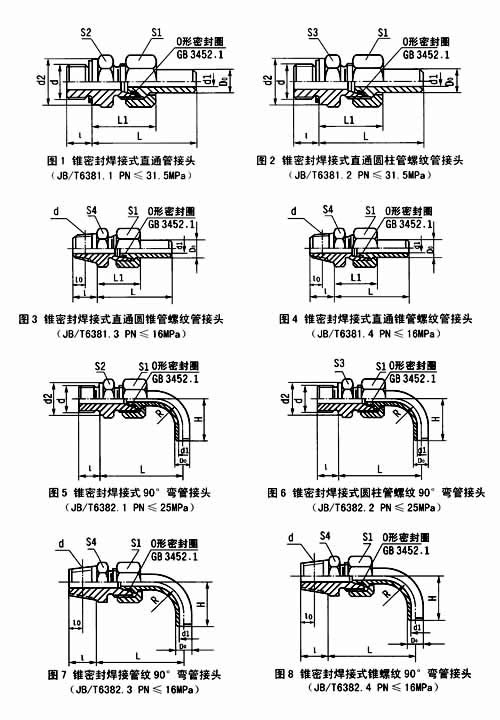

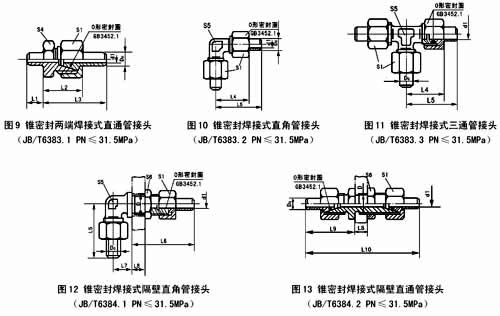

锥密封焊接式直通管接头、锥密封焊接式直通圆柱管螺纹管接头、锥密封焊接式直通圆锥管螺纹管接头、锥密封焊接式锥螺纹管接头、锥密封焊接式90°弯管接头、锥密封焊接式圆柱管螺纹90°弯管接头、锥密封焊接式圆锥管纹90°弯管接头、锥密封焊接式锥螺纹90°弯管接头、锥密封两端焊接式直通管接头、锥密封焊接式直角管接头、锥密封焊接式三通管接头、锥密封焊接式隔壁直角管接头、锥密封焊接式隔壁直通管接头的形式和尺寸按图1～图13和表中的规定。

二、结构形式

三、外形尺寸

Do	d				d1	d2		lo		l
Do	Ⅰ	Ⅱ	Ⅲ	Ⅳ	d1	Ⅰ	Ⅱ	Ⅲ	Ⅳ	Ⅰ Ⅱ	Ⅲ	Ⅳ
8	M12X1.5		R1/8	NPT1/8	4	18		4.0	4.102	12	14	9
10	M14X1.5	G1/4A	R1/4	NPT1/4	6	21	24	6.0	5.786		18	14
12	M16X1.5	G3/8A	R3/8	NPT3/8	7	24	27	6.4	6.09		22
14	M18X1.5	G3/8A	R3/8	NPT3/8	8	27	27	6.4	6.09	14	22
16	M22X1.5	G1/2A	R1/2	NPT1/2	10	30	34	8.2	8.12	14	25	19
20	M27X2	G3/4A	R3/4	NPT3/4	13	36	41	9.5	8.61	16	28	19
25	M33X2	G1A	R1	NPT1	17	41	46	10.4	10.16	18	32	24
30	M42X2	G11/4A	R11/4	NPT11/4	20	55	55	12.7	10.66	20	35	24
38	M48X2	G11/2A	R11/2	NPT11/2	26	60	60	12.7	10.66	22	38	36

管子外径DO	l1	L				L1		L2	L3	L4	L5	L6	L7	L8
		直通接头		90°弯接头		L1
		Ⅰ Ⅱ	Ⅲ Ⅳ	Ⅰ Ⅱ	Ⅲ Ⅳ	Ⅰ Ⅱ	Ⅲ Ⅳ
8	12	48	47	68	67	28	27	27	47	34	54	70	17	≈20
10	14	49	48	72	71	29	28	28	48	40	60	72	19
12		51	50	81	80	30	29	29	50	41	62	75	19
14		59	58	83	82	36	35	35	58	45	65	84	22	≈22
16	19	62	60	90	89	39	37	37	60	47	70	85	23
20	19	68	66	112	110	43	41	41	66	55	80	91	27
25	24	78	76	118	116	48	46	46	76	62	92	100	31
30	24	83	81	152	150	52	50	50	81	68	99	107	39
38	26	92	90	182	180	56	54	54	90	74	110	116	43

管子外径DO	L9	L10	S1	S2	S3	S4	S5	S6	H	R	D	密封圈
												垫圈	O型密封圈
												垫圈	端面	锥面
8	47	117	21	18		18	16	24	56	20	17	12		7.5X1.8
10	48	120	24	21	24	21	16	27	56	20	19	14	16X2.65	9X1.8
12	50	125	24	24	27	24	18	30	58	24	21	15	8X2.65	11.2X1.8
14	58	142	27	27	27	24	21	30	58	28	23	118	8X2.65	11.8X2.65
16	60	145	30	30	34	27	24	36	60	32	25	22	23.6X2.65	14X2.65
20	66	157	36	36	41	34	27	41	70	45	31	27	30X2.65	18X2.65
25	76	176	46	46	46	41	34	50	110	58	37	33	34.5X2.65	23.6X2.65
30	81	188	50	55	55	46	36	55	130	72	43	42	43.7X2.65	28X2.65
38	90	206	60	60	60	55	46	65	140	90	53	48	50X2.65	36.5X2.65

管子外径DO	JB/T 6381.1	JB/T 6381.2	JB/T 6381.3	JB/T 6381.4	JB/T 6382.1	JB/T 6382.2	JB/T 6382.3	JB/T 6382.4	JB/T 6383.1	JB/T 6383.2	JB/T 6383.3	JB/T 6384.1	JB/T 6384.2
8	0.11		0.10	0.1	0.12		0.12	0.12	0.09	0.16	0.23	0.28	0.27
10	0.13	0.13	0.11	0.11	0.13	0.13	0.13	0.13	0.11	0.19	0.29	0.32	0.31
12	0.15	0.16	0.15	0.15	0.16	0.16	0.16	0.16	0.15	0.22	0.32	0.37	0.36
14	0.18	0.18	0.18	0.18	0.20	0.20	0.19	0.19	0.18	0.24	0.36	0.54	0.44
16	0.24	0.24	0.22	0.22	0.26	0.26	0.24	0.25	0.23	0.32	0.48	0.63	0.62
20	0.47	0.47	0.45	0.45	0.6	0.6	0.58	0.58	0.42	0.59	0.82	0.9	0.85
25	0.95	0.95	0.91	0.91	0.84	0.84	1.09	1.09	0.89	1.05	1.51	1.38	1.33
30	1.18	1.18	1.15	1.15	1.32	1.31	1.32	1.32	1.09	1.3	1.82	1.86	1.75
38	1.26	1.26	1.51	1.51	1.85	1.85	1.78	1.78	1.42	1.82	2.66	2.67	2.35

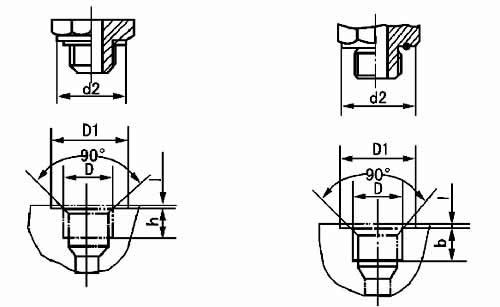

锥密封焊接式管接头端接螺纹（公制细牙和圆柱管螺纹）连接尺寸
锥密封焊接式管接头端接螺纹的连接尺寸见图A1、A2 及表A1。

管子外径DO	D		d2		D1		b
管子外径DO	公制细牙螺纹	圆柱管螺纹	公制细牙螺纹	圆柱管螺纹	公制细牙螺纹	圆柱管螺纹	b
8	M12X1.5		18		19		15 17
10	M14X1.5	G1/4A	21	24	22	25
12	M16X1.5	G3/8A	24	27	25	28
14	M18X1.5	G3/8A	27	27	29	28
16	M22X1.5	G1/2A	30	34	31	35
20	M27X2	G3/4A	36	41	37	42	19
25	M33X2	G1A	46	46	47	47	21
30	M42X2	G11/4A	55	55	56	56	23
38	M48X2	G11/2A	60	60	61	61	25

三、标记说明

a、管子外径D0为20mm的锥密封焊接式直通管接头：
管接头20 JB/T6381.1-92
b、管子外径D0为20mm的锥密封焊接式直通圆柱管螺纹管接头：
管接头20 JB/T6381.2-92
c、管子外径D0为20mm的锥密封焊接式直通圆锥管螺纹管接头；
管接头20 JB/T6381.3-92
d、管子外径D0为20mm的锥密封焊接式直通锥螺纹管接头：
管接头20 JB/T6381.4-92
e、管子外径D0为20mm的锥密封焊接式90°弯管接头：
管接头20 JB/T6382.1-92
f、管子外径D0为20mm的锥密封焊接式圆柱管螺纹90°弯管接头：
管接头20 JB/T6382.2-92
g、管子外径D0为20mm的锥密封焊接式圆锥管螺纹90°弯管接头：
管接头20 JB/T6382.3-92
h、管子外径D0为20mm的锥密封焊接式锥螺纹90°弯管接头：
管接头20 JB/T6382.4-92
i、管子外径D0为20mm的锥密封两端焊接式直通管接头：
管接头20 JB/T6383.1-92
j、管子外径D0为20mm的锥密封焊接式直角管接头：
管接头20 JB/T6383.2-92
k、管子外径D0为20mm的锥密封焊接式三通管接头：
管接头20 JB/T6383.3-92
l、管子外径D0为20mm的锥密封焊接式隔壁直角管接头：
管接头20 JB/T6384.1-92
m、管子外径D0为20mm的锥密封焊接式隔壁直通管接头：
管接头20 JB/T6384.2-92
