卡套式直通管接头

更新：2014/1/14 13:03:21 点击：

品牌： -------
型号： 25MPa、40MPa

产品介绍

本标准规定了卡套式直通管接头，适用于油、气及一般腐蚀性介质的管路系统。

标记示例：
公称压力J级，管子外径D0为14mm的卡套式直通管接头：
管接头J14 GB/T3733.1-1983

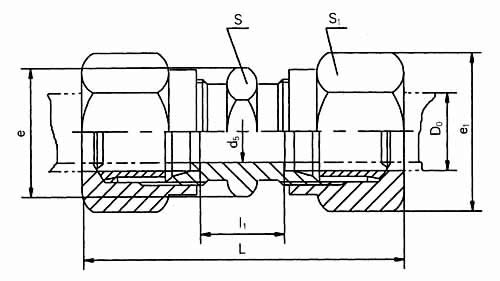

管子外径D0	公称通径DN	d5	l1	L≈	扳手尺寸		e	e1	重量（kg/100件）
管子外径D0	公称通径DN	d5	l1	L≈	S	S1	e	e1	重量（kg/100件）
G(25)	4	3	9	40	13	15	15	17.3	2.59
	5	3.5	9	40		15		17.3	2.59
	6	4	12.4	47		16		18.5	4.18
	8	6	18	57	15	18	17.3	20.8	6.49
	10	8	18	58	18	21	20.8	24.2	8.21
	12	10	19	59	21	24	24.2	27.7	10.8
	14	12	19	59	21	24	24.2	27.7	12.7
	16	14	20	62	24	27	27.7	31.2	16.1
	18	15		62	27	30	31.2	34.6	20.3
	20	17		67	30	34	34.6	39.3	25.3
	22	19	27	75	34	36	39.3	41.6	33.6
	25	22	27	77	34	41	39.3	47.3	43.1
	28	24	29	80	41	41	47.3	47.3	46.1
	32	27		83	46	50	53.1	57.7	68.1
	34	30		83	46	50	53.1	57.7	71.3
	40	34		85	50	55	57.7	63.5	84.4
	42	36		85	55	60	63.5	69.3	104
J(40)	6	3	19	55	15	18	17.3	20.8	7.23
	8	5	19	57	18	21	20.8	24.2	8.97
	10	7	20	62	21	24	24.2	27.7	12.3
	12	8		62	21	24	24.2	27.7	14.6
	14	10		64	24	27	27.2	31.2	18.8
	16	12		64	27	30	31.2	34.6	23.3
	18	14		66	30	34	34.6	39.3	26.5
	20	16	28	82	34	36	39.3	41.6	38.3
	22	18	30	84	34	41	39.3	47.3	51.5
	25	20	30	87	41	41	47.3	47.3	54.1
	28	22	31	89	41	46	47.3	53.1	65.8
