可拆式胶管接头

更新：2014/1/14 12:54:25 点击：

品牌： -------
型号： -------

产品介绍

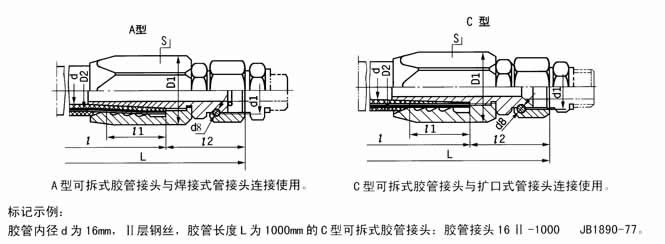

A型可拆式胶管接头(JB1888-777)、C型可拆式胶管接头(JB1890-77)

胶管内径 d	公称通径 DN	工作压力 MPa			D2				d1	l1	l2	S2	D1	d8×l8
胶管内径 d	公称通径 DN	I	II	III	I	II	III	公差	d1	l1	l2	S2	D1	d8×l8
4	4	20	-	-	10	-	-	±0.6	M12×1.25	21	28.5	17	19	2.4×33
6	6	20	25	40	12	13.5	15		M14×1.5	23	34	22	25	3.4×38
8	8	16	25	32	14	15.5	17		M16×1.5	23	37	24	27	3.4×45
10	10	16	25	25	16	17.5	19		M18×1.5	33	39	27	31	3×51
13	10	12.5	20	25	20	21.5	23	±0.8	M22×1.5	33	43	30	34	3×64
16	15	10	16	20	23	24.5	26	±0.8	M27×1.5	35	48	36	41	3×80

1、d8×l8-可拆式接头用的钢线直径和展长。　　2、L=l+5l2

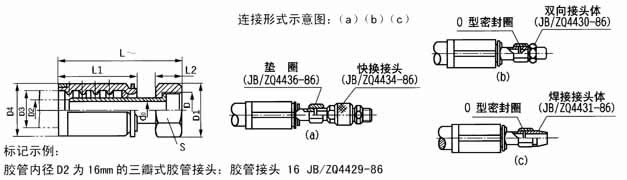

三瓣式胶管接头(JB/ZQ4429-86)

公称通径 DN	D2	胶管直径						工作压力 MPa			D4	L72	L1	L2	do	螺母			重量 kg
		D3						工作压力 MPa								螺母
		I		II		III		I	II	III						D	S	D1
		min	max	min	max	min	max	I	II	III						D	S	D1
6	8	15.1	17.3	16.7	18.9	18.5	20.7	17.5	30	33	32	92	60	18	5	M16×1.5	21	25.4	0.299
8	10	17.5	19.7	19.1	21.3	20.9	23.4	16	28	31	35	97	60	22	7	M22×1.5	30	34.6	0.310
10	12.5	20.5	23.1	22.1	24.7	23.9	26.5	14	25	27	40	108	67	24	10	M27×1.5	36	41.6	0.500
15	16	23.6	26.2	25.2	27.8	27	29.6	10.5	20	22	45	110	68	25	13	M30×1.5	41	47.3	0.632
20	22	30.8	33.4	32.4	35.0	34.2	36.8	8	14	16	51	122	76	27	18	M36×2	46	53.1	0.835
25	25	35.2	38.0	37.0	39.8	38.8	41.6	7	13	15	58	135	80	32	21	M42×2	50	57.7	1.234
32	31.5	41.7	44.7	43.5	46.5	45.3	48.3	4.4	11	12	66	148	88	35	28	M52×2	60	69.3	1.735
40	38	48.1	51.1	49.9	52.9	-	-	3.5	9	-	72	168	102	38	33	M60×2	70	80.8	2.212
50	51	61.0	64.0	62.8	65.8	-	-	2.6	8	-	86	186	116	40	43	M68×2	80	92.4	3.339

胶管按GB3683-83《钢丝编织液压胶管》
