扩口式锥螺纹直通管接头

更新：2014/1/16 9:28:13 点击：

品牌： -------
型号： -------

产品介绍

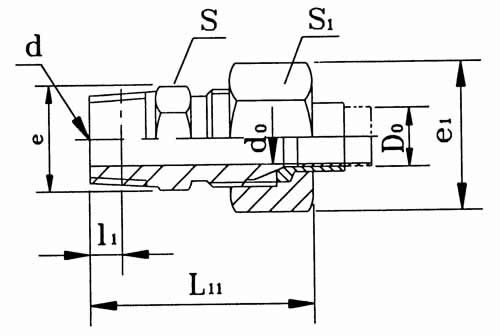

本标准适用于以油、气为介质的管路系统用扩口式锥螺纹端直通管接头。

标记示例：
管子外径D0为10mm的A型扩口式锥螺纹直通管接头：
管接头A10 JB/ZQ4408-97

管子外径DO	d0	d	l	l1≈	e1	e	s1	s	重量(kg/100件)
4	3	Z1/8	4.572	33.5	15	15	13	13	2.7
5	3.5								2.6
6	4			37.5	17.3		15		2.5
8	6	Z1/4	5.080	46	20.8	21	18	16	6.1
10	8			47	24.2	20.8	21	18	7.4
12	10	Z3/8	6.096	48	27.7	24.2	24	21	10.0
14	12				31.2	27.7	27	24	12.3
16	14	Z1/2	8.128	49.5	34.6	31.2	30	27	15.8
18	15								16.6
20	17	Z3/4	8.611	61.5	41.6	39.3	36	34	29.3
22	19			62.5					29.6
25	22	Z1	10.160	65	47.3	47.3	41	41	40.1
28	24			67.5	53.1		46		47.2
32	27	Z11/4	10.668	71	57.7	53.1	50	46	61.1
34	30								57.7
