YXQ型油流发讯器

更新：2014/1/25 10:06:08 点击：

品牌： JB/ZQ4596-97
型号： 0.4MPa

产品介绍

一、使用条件

YXQ型油流发讯器用于稀油润滑系统。通过它可直观地观察到油流流动状况并可通过其发讯装置发出油量不足或断流信号，从而实现远距离监视或控制，适用介质为粘度等级N22～N460的润滑油。
　通径DN10～50为螺纹连接，DN80为法兰连接。公称压力为0.4MPa

二、技术参数

型号	公称通径 DN	公称压力 MPa	连接螺纹 d	L	D	H	h	B	D1	S	重量 kg
YXQ-10	10	0.4	G3/8"	136	80	71	30	75	47.3	41	2.1
YXQ-15	15	0.4	G1/2"	136	80	71	30	75	47.3	41	2.1
YXQ-20	20	0.4	G3/4"	136	80	71	30	75	52	47	3.5
YXQ-25	25	0.4	G1"	160	100	96	35	85	60	52	3.8
YXQ-32	32	0.4	G1 1/4"	160	100	101	40	85	66	58	4.2
YXQ-40	40	0.4	G1 1/2"	190	110	101	45	90	76	66	4.5
YXQ-50	50	0.4	G2"	200	110	112	50	90	92	80	4.8
YXQ-80	80	0.4	法兰DN80	200	170	190	80	～140	Φ200	Φ200	～9.8

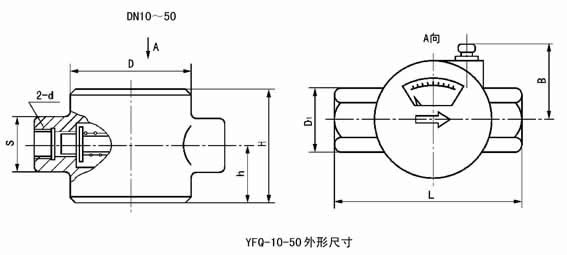

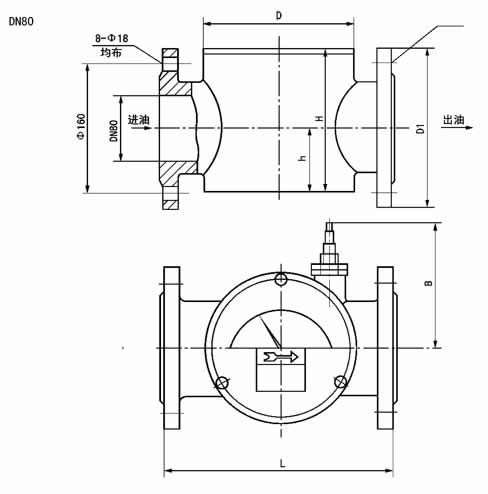

三、外形尺寸

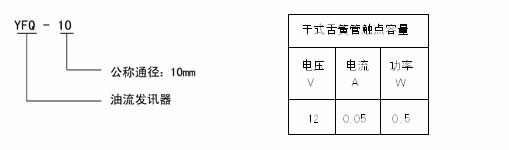

四、型号说明

五、电气参数

通径

参数

DN10～50、80

开关型式

交流二线制90～250V

直流二线制10～30V

直流三线制6～30V(NPN型)

直流三线制6～30V(PNP型)

应用场合

带动交流线圈、交流信号灯等

带动直流线圈、直流信号灯等

输入PLC(输入模块为NPN型)

输入PLC(输入模块为PNP型)

输出形式

常开

常开

常开

常开

输出电流

3～100mA

5～40mA

0～200mA

0～200mA

漏电流

1r≤2mA

1r≤0.8mA

1r≤0.4mA

1r≤0.4mA

开关压降

Ud≤3V

Ud≤3V

Ud≤0.1Vcc

Ud≤0.1Vcc

接线图

六、使用注意事项

1、油流方向与油流发讯器指示方向应相同。
　 2、开关必须通过负载后再接至电源，以免造成开关损坏。
　 3、输出形式如需常闭或输出电流有特殊要求在订货时应注明；若不注明接近开关型式，则配置PNP型直流三线型。
