钢管用螺纹连接接头

更新：2014/1/16 9:28:47 点击：

品牌： -------
型号： -------

产品介绍

三通

代号(订货号)	公称通径(DN)	D（Rc）	D	L	H	重量（kg）	对应号
ZT6.5.2-1	8	1/4	23	46	23	0.18	H1.1-1
ZT6.5.2-2	10	3/8	25	50	25	0.25	H1.1-2
ZT6.5.2-3	15	1/2	33	58	29	0.36	H1.1-3
ZT6.5.2-4	20	3/4	38	66	33	0.47	H1.1-4
ZT6.5.2-5	25	1	48	78	39	0.61	H1.1-5

标记示例：三通8 ZT6.5.2-1

异径三通

代号(订货号)	公称通径 (DN×DN1×DN1)	d	d1	d2	D	L	H	重量(kg)	对应号
		{Rc}
ZT6.5.3-1	10×15×15	3/8	1/2		33	58	29	0.32	H1.2-1
ZT6.5.3-2	10×20×20	3/8	3/4		38	66	33	0.45	H1.2-2
ZT6.5.3-3	10×10×15	3/8		1/2	33	58	29	0.32
ZT6.5.3-4	15×10×10	1/2	3/8
ZT6.5.3-5	10×10×20	3/8		3/4	38	66	33	0.48
ZT6.5.3-6	20×10×10	3/4	3/8
ZT6.5.3-7	15×20×20	1/2	3/4					0.42
ZT6.5.3-8	15×15×20	1/2		3/4
ZT6.5.3-9	20×15×15	3/4	1/2					0.40

标记示例：异径三径 10×15×15 ZT6.5.3-1

弯头

代号(订货号)	公称通径(DN)	D（Rc）	D	H	重量(kg)	对应号
ZT6.5.4-1	8	1/4	23		0.07	H1.3-1
ZT6.5.4-2	10	3/8	25		0.11	H1.3-2
ZT6.5.4-3	15	1/2	33	29	0.26	H1.3-3
ZT6.5.4-4	20	3/4	38	33	0.39	H1.3-4
ZT6.5.4-5	25	1	48	39	0.56	H1.3-5

标记示例：弯头8 ZT6.5.4-1

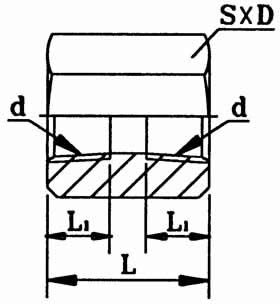

外接头

代号（订货号）	公称通径（DN）	d（Rc）	L	L1	S	D	重量（kg）	对应号
ZT6.5.5-1	8	1/4	25	11	22	25.4	0.06	H1.4-1
ZT6.5.5-2	10	3/8	30	12	27	31.2	0.1	H1.4-2
ZT6.5.5-3	15	1/2	35	15	32	37	0.16	H1.4-3
ZT6.5.5-4	20	3/4	40	17	36	41.6	0.19	H1.4-4
ZT6.5.5-5	25	1	48	20	46	53.1	0.27	H1.4-5

标记示例：外接头8 ZT6.5.5-1
