活接头快换接头(两端开闭式) 异径活接头快换接头(两端开放式)

更新：2014/1/11 10:14:25 点击：

品牌： JB/ZQ4430-86)
型号：

产品介绍

双向接头体(JB/ZQ4430-86)、焊接接头体(JB/ZQ4431-86)，材料均为35号钢

　标记示例：
(a)公称通径DN为40mm的双向接头体：接头体40 JB/ZQ4430-86
(b)公称通径DN为40mm的焊接接头体：接头体40 JB/ZQ4431-86

双向接头体、焊接接头体								双向接头体									焊接接头体
公称通径 DN	do	d1		d2	b			d	d3	d4	l	L	b1	R1	C	S	重量 kg	Do	L	C	重量 kg
公称通径 DN	do	基本尺寸	极限偏差	d2	l1	0-0.05	C1	d	d3	d4	l	L	b1	R1	C	S	重量 kg	Do	L	C	重量 kg
6	4	11	+0.035 0	M16×1.5	12	1.4	1	M10×1	10.5	8.4	8	26	2	1	0.7	18	0.031	10	30	1.5	0.04
8	7	16	+0.035 0	M22×1.5	13	1.8	1	M14×1.5	14.5	11.7	12	33	3	1.5	1	21	0.07	14	35	1.5	0.05
10	11	20	+0.045 0	M27×1.5	14	1.8	1	M18×1.5	18.5	15.7	12	35	3	1.5	1	27	0.09	18	38	1.5	0.08
15	13	24		M30×1.5	15	1.8	1	M22×1.5	22.5	19.7	14	38	3	1.5	1	30	0.13	22	40	1.5	0.10
20	17	30		M36×2	18	2.4	1.5	M27×2	27.5	24	16	44	3.5	2	1.5	36	0.26	28	45	2.5	0.12
25	22	35	+0.05 0	M42×2	22	2.4	1.5	M33×2	33.5	30	16	52	3.5	2	1.5	46	0.41	34	52	3	0.20
32	28	40		M52×2	22	2.4	1.5	M42×2	42.5	39	18	56	3.5	2	1.5	55	0.61	42	58	4	0.40
40	33	45		M60×2	26	2.4	1.5	M48×2	48.5	45	20	64	3.5	2	1.5	60	0.93	50	60	5	0.60
50	42	55		M68×2	28	2.4	1.5	M60×2	60.5	57	24	72	3.5	2	1.5	70	1.40	57	70	5	0.95

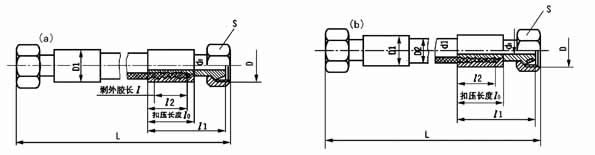

锥密封钢丝（及棉线）编织胶管总成JB/T(6142.1~.4)-92

锥密封式胶管接头用于油、气、水为介质的钢丝编织胶管接头。介质温度：油-30～+80℃；空气-30～+50℃;水：+80℃以下。

标记示例：
（a）公称通径DN6，L=1000mm，工作压力40MPa的锥密封Ⅲ层钢丝编织胶管总成：胶管总成6Ⅲ-1000
（b）公称通径DN10，D=M22×1.5，Ｌ=1000mm，工作压力1.5MPa的锥密封棉线编织胶管总成：胶管总成10/M22×1.5-1000

名称	胶管内径 d1	公称通径 DN	工作压力 MPa			增强层外径(max)			扣压直径D1			do	D	S	lo	l	l1	l2	两端重量 kg
名称	胶管内径 d1	公称通径 DN	I	II	III	I	II	III	I	II	III	do	D	S	lo	l	l1	l2	I	II	III
(a) 锥密封钢丝编织胶管接头	5	4	21	37	45	10.1	11.7	13.5	15	16.7	18.5	2.5	M16×1.5	21	31	23	59	27	0.14	0.16	0.18
	6.3	6	20	25	40	11.7	13.3	15.1	17	18.7	20.5	3.5	M18×1.5	21	41	29	71	35	0.20	0.22	0.24
	8	8	17.5	30	33	13.3	14.9	16.7	19	20.7	22.5	5	M20×1.5	24	41	29	74	35	0.28	0.30	0.32
	10	10	16	28	31	15.7	17.3	19.1	21	22.7	24.5	7	M22×1.5	27	41	29	75	35	0.34	0.36	0.38
	12.5	10	14	25	27	19.1	20.7	22.5	25.2	28.0	29.5	8	M24×1.5	30	47	34	81	41	0.46	0.20	0.56
	16	15	10.5	20	22	22.2	23.8	25.6	28.2	31	32.5	10	M30×2	36	47	34	81	41	0.60	0.34	0.68
	19	20	9	16	18	26.2	27.8	29.6	31.2	34	35.58	13	M33×2	41	52	39	90	46	0.78	0.84	0.90
	22	20	8	14	16	29.4	31.0	32.8	34.2	37	38.5	17	M36×2	41	52	39	91	46	1.10	1.12	1.14
	25	25	7	13	15	33.0	34.8	36.6	38.2	40	41.5	19	M42×2	50	57	42	100	49	1.32	1.34	1.38
	31.5	32	4.4	11	12	39.7	41.5	43.3	46.5	48	49.5	24	M45×2	55	64	48	107	56	1.64	1.66	1.68
	38	40	3.5	9	-	46.1	47.9	-	52.5	54	-	30	M56×2	65	69	53	112	61	2.00	2.10	-
	51	50	2.6	8	-	59.0	62.8	-	65.5	69.5	-	40	M68×2	80	69	53	120	61	3.90	4.00	-

名称	公称通径 DN	胶管内径 d1	胶管外径 D2	工作压力 MPa	扣压直径D1	do	D	S	lo	l	l1	l2	两端重量 kg
(b) 锥密封棉线编织胶管接头	4	5±0.3	13	2	18.5	2.5	M16×1.5	21	31	23	59	27	0.18
	6	6±0.3	15	2	20	3.5	M18×1.5	21	41	29	71	36	0.24
	8	8±0.5	16	2	21	5	M20×1.5	24	41	29	74	35	0.28
	10	10±0.8	19	1.5	24.5	7	M22×1.5	27	41	29	75	35	0.36
	10	13±0.8	22	1.5	27	8	M24×1.5	30	47	34	81	41	0.46
	15	16±0.8	26	1	31	10	M30×1.5	36	47	34	81	41	0.66
	20	19±0.8	30	1	35.5	13	M33×2	41	52	39	90	46	0.84
	20	22±0.8	33	1	38.5	17	M36×2	41	52	39	91	46	1.10
	25	25±0.8	36	1	42.5	19	M42×2	50	57	42	100	49	1.38
	32	32±1.2	43	1	49	24	M45×2	56	64	48	107	56	1.74
	40	38±1.2	49	1	55.5	30	M56×2	65	69	53	112	61	2.10
	50	51±1.2	63	1	70.5	40	M68×2	80	69	53	120	61	3
