LQ系列列管式冷却器

更新：2014/1/17 10:35:42 点击：

品牌： ---------
型号： 1.0～1.6MPa

产品介绍

一、使用条件

与GLLQ型列管式冷却器相似，产品适用于冶金、矿山、轻工、电力、化工等工业部门的液压与润滑装置，将热工作油冷却到要求的温度；冷却器的设计最高温度为100℃～120℃，工作压力≤1.6MPa，传热系数为348～407w/m2.k，(若采用翅片管换热，则传热系数为523～580W/m2·k，但允许介质粘度为10～50cSt)。下面列出的LQ型冷却器则规定介质粘度为10～326cSt，主要技术参数如下表：

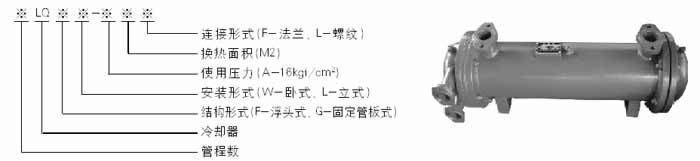

二、型号含义

三、技术参数

型号	2LQFW\2LQFL	2LQF1W	2LQGW
换热面积m2	0.5～16	19～290	0.22～11.45
传热系数w/m2.k	348～407
使用温度℃	≤100	≤120
工作介质压力MPa	≤1.6	≤1.0	≤1.6
冷却介质压力MPa	≤0.8	≤0.5	≤1.0
油侧压力降MPa	≤0.1
介质粘度cSt	10～326

四、外形结构及尺寸

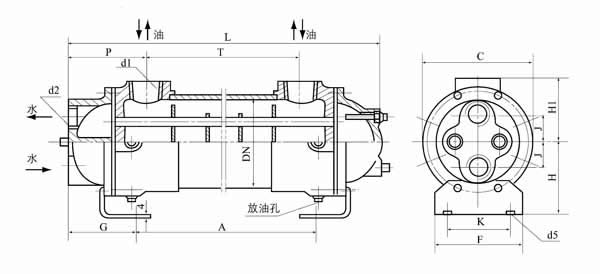

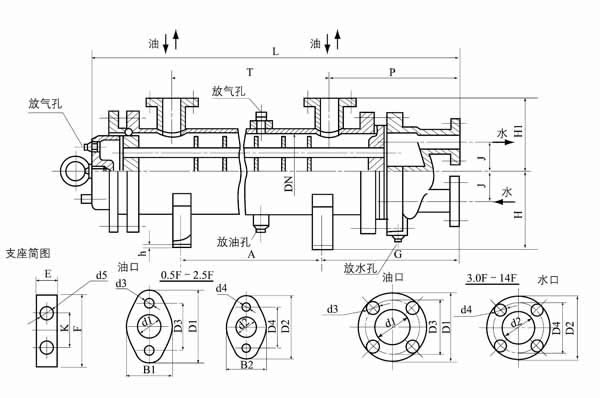

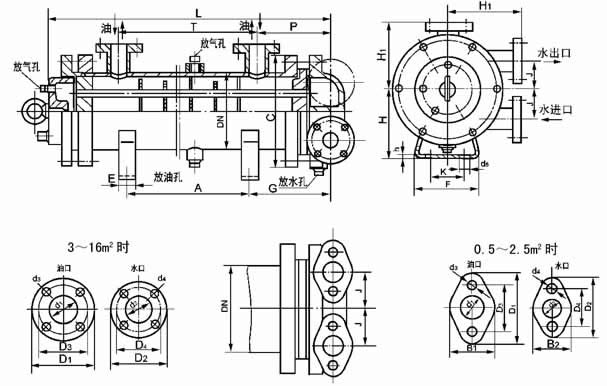

2LQFW 型冷却器外形尺寸图

冷却面积0.5～2.5m2时进出水口型式；
3～16m2时为上图

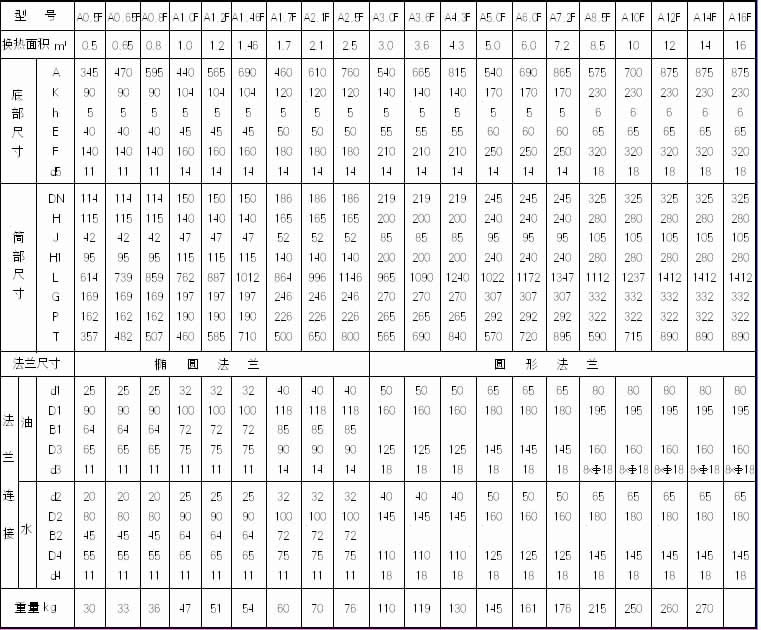

2LQFW 型冷却器外形尺寸

型号			A0.5F	A0.65F	A0.8F	A1.0F	A1.2F	A1.46F	A1.7F	A2.1F	A2.5F	A3.0F	A3.6F	A4.3F	A5.0F	A6.0F	A7.2F	A8.5F	A10F	A12F	A14F	A16F
换热面积m2			0.5	0.65	0.8	1.0	1.2	1.46	1.7	2.1	2.5	3.0	3.6	4.3	5.0	6.0	7.2	8.5	10	12	14	16
底部尺寸		A K h E F d5	345 90 5 40 140 11	470 90 5 40 140 11	595 90 5 40 140 11	440 104 5 45 160 11	565 104 5 45 160 14	690 104 5 45 160 14	460 120 5 50 180 14	610 120 5 50 180 14	760 120 5 50 180 14	540 140 5 55 210 14	665 140 5 55 210 14	815 140 5 55 210 14	540 170 5 60 250 14	690 170 5 60 250 14	865 170 5 60 250 14	575 230 6 65 320 18	700 230 6 65 320 18	875 230 6 65 320 18	875 230 5 65 320 18	875 230 5 65 320 18
筒部尺寸		DN H J H1	114 115 42 95	114 115 42 95	114 115 42 95	150 140 47 115	150 140 47 115	150 140 47 115	186 165 52 140	186 165 52 140	186 165 52 140	219 200 85 200	219 200 85 200	219 200 85 200	245 240 95 240	245 240 95 240	245 240 95 240	325 280 105 280	325 280 105 280	325 280 105 280	325 280 105 280	325 280 105 280
筒部尺寸		L G P T C	545 100 93 357 186	670 100 96 482 186	790 100 93 607 186	680 115 105 460 220	805 115 105 585 220	930 115 105 710 220	740 140 120 500 270	890 140 120 650 270	1040 140 120 800 270	870 175 170 565 308	995 175 170 690 308	1145 175 170 840 308	920 205 190 570 340	1070 205 190 720 340	1245 205 190 895 340	1000 220 210 590 406	1125 220 210 715 406	1300 220 210 890 406	1300 220 210 890 406	1547 220 210 890 406
法兰尺寸			椭圆法兰									圆形法兰
法兰连接	油	d1 D1 B1 D3 d3	25 90 64 65 11	25 90 64 65 11	25 90 64 65 11	32 100 72 75 11	32 100 72 75 11	32 100 72 75 11	40 118 85 90 14	40 118 85 90 14	40 118 85 90 14	50 160 / 125 18	50 160 / 125 18	50 160 / 125 18	65 180 / 145 18	65 180 / 145 18	65 180 / 145 18	80 195 / 160 8×Φ18	80 195 / 160 8×Φ18	80 195 / 160 8×Φ18	80 195 / 160 8×Φ18	80 195 / 160 8×Φ18
法兰连接	水	d2 D2 B2 D4 d4	20 80 45 55 11	20 80 45 55 11	20 80 45 55 11	25 90 64 65 11	25 90 64 65 11	25 90 64 65 11	32 100 72 75 11	32 100 72 75 11	32 100 72 75 11	40 145 / 110 18	40 145 / 110 18	40 145 / 110 18	50 160 / 125 18	50 160 / 125 18	50 160 / 125 18	65 180 / 145 18	65 180 / 145 18	65 180 / 145 18	65 180 / 145 18	65 180 / 145 18
重量 kg			30	33	36	47	51	54	60	70	76	110	119	130	145	161	176	215	231	250	260	270

2LQFL型立式冷却器外形图及尺寸

型号			A0.5F	A0.65F	A0.8F	A1.0F	A1.2F	A1.46F	A1.7F	A2.1F	A2.5F	A3.0F	A3.6F	A4.3F	A5.0F	A6.0F	A7.2F	A8.5F	A10F	A12F	A14F	A16F
换热面积m2			0.5	0.65	0.8	1.0	1.2	1.46	1.7	2.1	2.5	3.0	3.6	4.3	5.0	6.0	7.2	8.5	10	12	14	16
底部尺寸		D5 K h G d5	186 164 16 75 12	186 164 16 75 12	186 164 16 75 12	220 190 16 80 15	220 190 16 80 15	220 190 16 80 15	270 240 18 85 15	270 240 18 85 15	270 240 18 85 15	308 278 18 90 15	308 278 18 90 15	308 278 18 90 15	340 310 18 95 15	340 310 18 95 15	340 310 18 95 15	406 366 20 100 18	406 366 20 100 18	406 366 20 100 18	406 366 20 100 18	406 366 20 100 18
筒部尺寸		DN L H1 P T	114 620 95 93 357	114 620 95 93 357	114 620 95 93 357	150 760 115 105 460	150 886 115 105 585	150 1010 115 105 710	186 825 140 120 500	186 975 140 120 650	186 1125 140 120 800	219 960 200 170 565	219 1085 200 170 690	219 1235 200 170 840	245 1015 240 190 570	245 1165 240 190 720	245 1340 280 210 895	325 1100 280 210 590	325 1225 280 210 890	325 1400 280 210 890	325 1400 280 210 890	325 1400 280 210 890
法兰尺寸			椭圆法兰									圆形法兰
法兰连接	油	d1 D1 B1 D3 d3	25 90 64 65 11	25 90 64 65 11	25 90 64 65 11	32 100 72 75 11	32 100 72 75 11	32 100 72 75 11	40 118 85 90 14	40 118 85 90 14	40 118 85 90 14	50 160 / 125 18	50 160 / 125 18	50 160 / 125 18	65 180 / 145 18	65 180 / 145 18	65 180 / 145 18	80 195 / 160 8×Φ18	80 195 / 160 8×Φ18	80 195 / 160 8×Φ18	80 195 / 160 8×Φ18	80 195 / 160 8×Φ18
法兰连接	水	d2 D2 B2 D4 d4	20 80 45 55 11	20 80 45 55 11	20 80 45 55 11	25 90 64 65 11	25 90 64 65 11	25 90 64 65 11	32 100 72 75 11	32 100 72 75 11	32 100 72 75 11	40 145 / 110 18	40 145 / 110 18	40 145 / 110 18	50 160 / 125 18	50 160 / 125 18	50 160 / 125 18	65 180 / 145 18	65 180 / 145 18	65 180 / 145 18	65 180 / 145 18	65 180 / 145 18
重量 kg			30	33	36	47	51	54	60	70	76	110	119	130	145	161	176	215	231	250	260	270

2LQF6W型冷却器

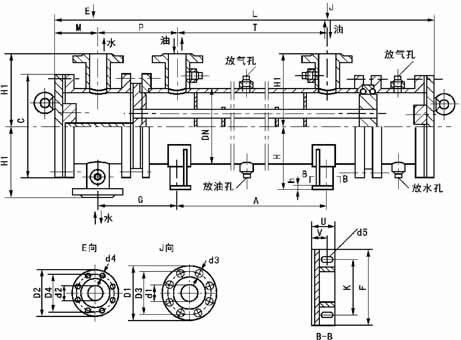

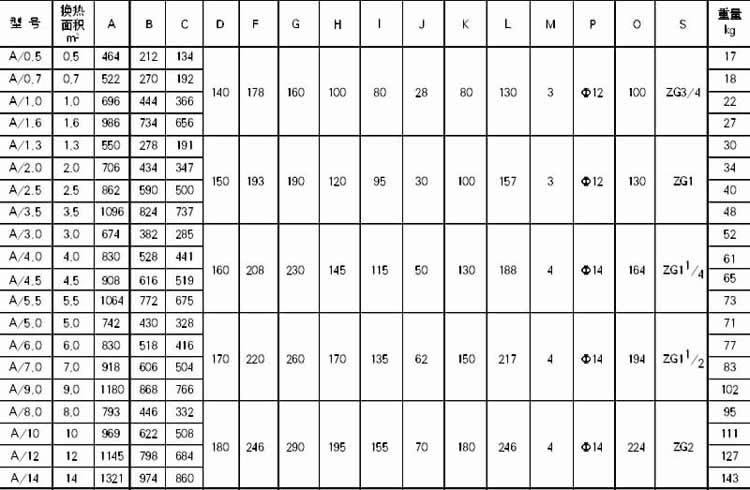

2LQF6W 型冷却器外形图及尺寸

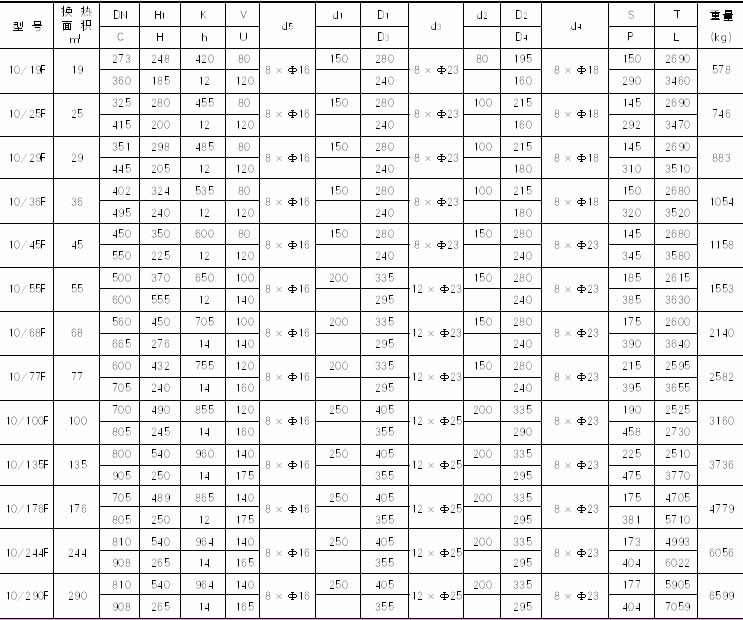

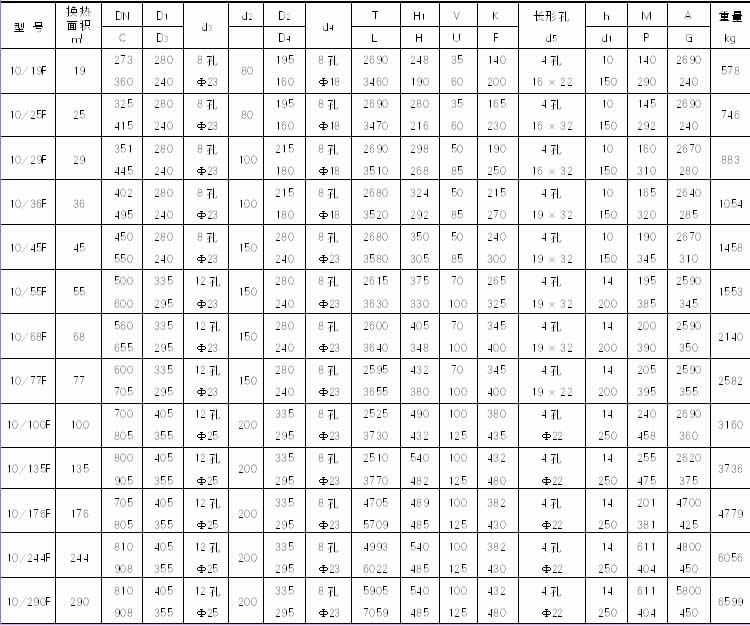

2LQF1W 型冷却器外形图及尺寸

2LQF1L型冷却器

2LQF1L 型冷却器外形图及尺寸

2LQGW型冷却器

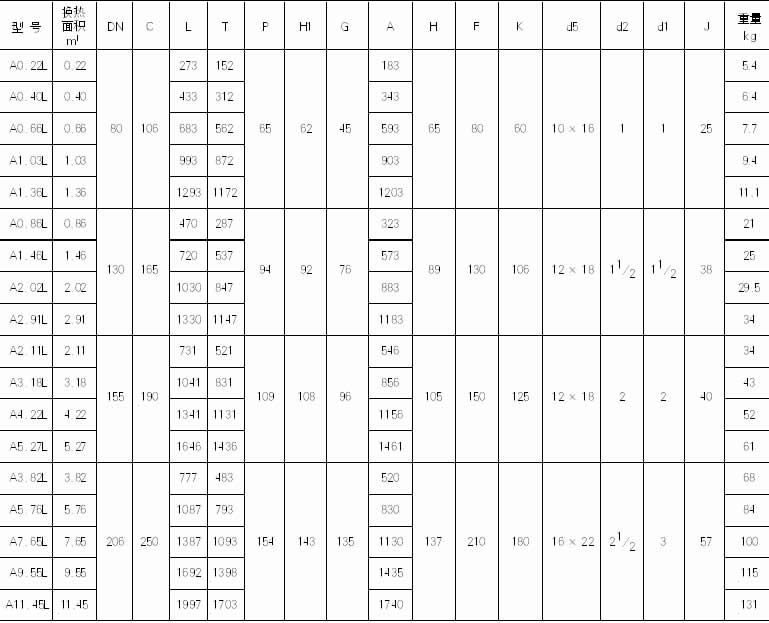

2LQGW型冷却器外形图及尺寸

2LQG2W型(固定管板式)冷却器

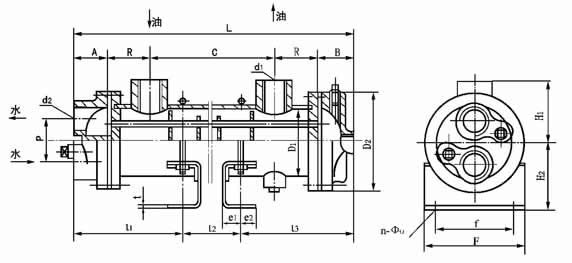

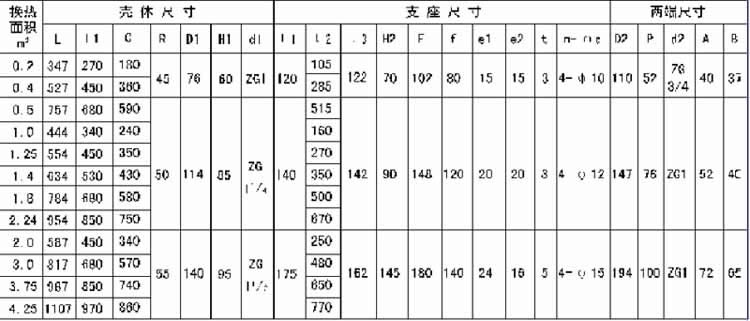

2LQG2W型(固定管板式)冷却器外形图及尺寸

4LQF3W型冷却器

旧型号	新形号	换热面积m2	L	T	A	重量（kg)
4LQF3W-A315F	4LQF3W-A1.3F	1.3	490	205	≤105	49
4LQF3W-A400F	4LQF3W-A1.7F	1.7	575	290	≤190	53
4LQF3W-A500F	4LQF3W-A2.1F	2.1	675	390	≤290	59
4LQF3W-A630F	4LQF3W-A2.6F	2.6	805	520	≤420	66
4LQF3W-A800F	4LQF3W-A3.4F	3.4	975	690	≤590	75
4LQF3W-A1000F	4LQF3W-A4.2F	4.2	1175	890	≤790	86
4LQF3W-A1250F	4LQF3W-A5.3F	5.3	1425	1140	≤1040	99

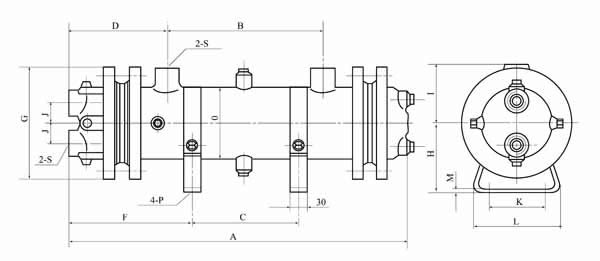

2LQGW型冷却器

2LQF4W型冷却器外形图及尺寸
