钢管用插入焊接式接头

更新：2014/1/16 9:38:15 点击：

品牌： -------
型号： -------

产品介绍

接头

代号（订货号）	管子外径	D	D1	D0	H	H1	重量（kg）
ZT6.5.13-1	42	32	42.5	60	36	18	0.73
ZT6.5.13-2	48	38	48.5	70	41	20	0.92
ZT6.5.13-3	60	49	60.5	80	48	23	1.43

标记示例：接头42 ZT6.5.13-1

变径接头

代号（订货号）	管子外径（D0）	D	D1	D2	D3	L	L1	重量（kg）
ZT6.5.31-1	34×42	34.5	55	25	41	48	17	0.48
ZT6.5.31-2	42×48	42.5	60	32	48	52	18	0.54
ZT6.5.31-3	48×60	48.5	70	38	60	56	20	0.87

标记示例：变径接头34×42 ZT6.5.31-1

接头 ZT6.5.33 重量0.58kg

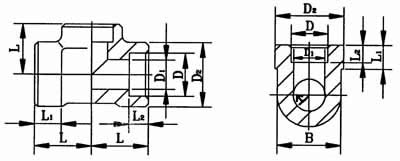

三通

代号（订货号）	管子外径（D0）	D+0.4 +0.2	D1	D2	L	L1	L2	B	R	重量（kg）	对应号
ZT6.5.36-1	18	18.5	12	27	27	17	12	24	12	0.18	H1.12-1
T6.5.36-2	22	22.5	16	33	29	19	13	28	14	0.27	H1.12-2
ZT6.5.36-3	28	28.5	20	41	35	20	14	36	18	0.45	H1.12-3
ZT6.5.36-4	34	34.5	25	47	39	22	16	44	22	0.59	H1.12-4
ZT6.5.36-5	42	42.5	32	57	45	24	18	52	26	0.62	H1.12-5
ZT6.5.36-6	48	48.5	36	64	52	28	20	60	30	1.35	H1.12-6
ZT6.5.36-7	60	61	48	76	61	30	23	72	36	2.20	H1.12-7

标记示例：三通18 ZT6.5.36-1

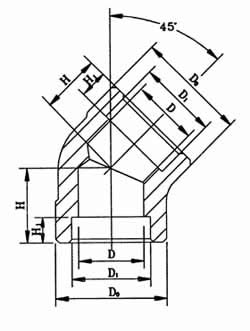

弯头
